零線和地線相通，把這種供電系統叫做保護接零系統。

作用：當設備發生漏電時，保護接零系統可以把漏電電流上升為較大的短路電流；熔斷器會熔斷、斷路器會跳閘，從而快速切斷電源。

分析/舉例

零線和地線相同的供電系統是指TN系統，TN系統分為TN-C、TN-S、TN-C-S三種；我們常用的是TN-C-S和TN-S供電系統。

下面及以TN-S供電系統為例，來分析一下零線地線為什么相通的？

1. 在沒有地線的情況下，當設備發生漏電，會怎么樣呢？

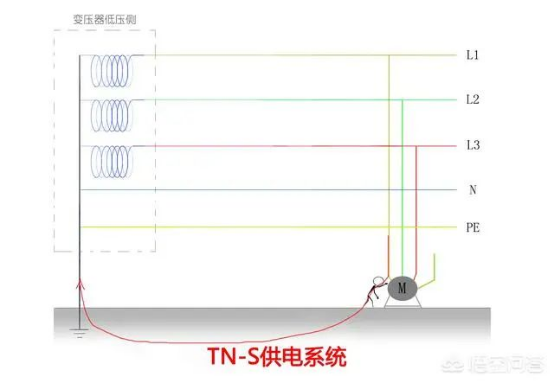

從上圖可以看出：

在沒有地線的情況下，人觸摸到漏電設備，電流從火線出發通過設備外殼，再通過人體流入大地，最好從變壓器接地點回到變壓器。

此時，人相當于直接觸摸到火線，通過人體的電流非常大，會有生命危險。

2. 如果有地線，當設備發生漏電，又會怎么樣呢？

從圖片可以看出：

當有接地線，地線在變壓器和零線連通時；設備發生漏電，那么電流會從火線出發，通過設備外殼，再通過地線，最后又回到了變壓器的中性點。

此時，火線通過設備外殼和零線直接連通，相當于短路，電流非常大；那么裝在該設備上的空開會跳閘、熔斷器會熔斷，可以加速切斷漏電設備的電源。

所以在變壓器處把地線和零線連接在一起的目的，就是設備一旦漏電，相當于火線和零線短接，斷路器（空開）就會跳閘，從而斷開漏電設備電源，防止發生觸電事故。
